A motor piston hidrolik adalah jenis motor hidrolik yang dirancang untuk mengubah energi hidrolik menjadi energi putaran mekanis melalui pergerakan piston di dalam bodi motor. Motor ini merupakan komponen penting dalam sistem hidrolik yang digunakan di berbagai industri seperti konstruksi, pertanian, pertambangan, kelautan, dan otomasi industri. Di antara desain motor piston yang berbeda, motor piston radial hidrolik sangat dihargai karena keluaran torsinya yang luar biasa, efisiensi, daya tahan, dan kemampuan kontrol yang presisi.
Motor piston hidrolik berbeda dari jenis motor hidrolik lainnya seperti motor roda gigi atau motor baling-baling karena mereka menggunakan piston yang bergerak dalam lubang silinder untuk menghasilkan torsi, bukan menyatukan roda gigi atau memutar baling-baling. Perbedaan mendasar ini memberikan karakteristik kinerja unik pada motor piston, termasuk peringkat tekanan yang lebih tinggi, efisiensi yang lebih baik, dan peningkatan daya tahan dalam kondisi pengoperasian yang menantang.
Memahami prinsip kerja, komponen utama, keunggulan, dan aplikasi khas motor piston radial hidrolik sangat penting bagi para insinyur, perancang mesin, dan pembeli yang ingin memilih solusi motor terbaik untuk sistem hidrolik mereka. Artikel ini memberikan penjelasan mendalam tentang apa itu motor piston hidrolik, dengan fokus utama pada desain piston radial, membantu pembaca mendapatkan pemahaman komprehensif untuk membuat keputusan yang tepat.
Bagaimana Cara Kerja Motor Piston Hidraulik?

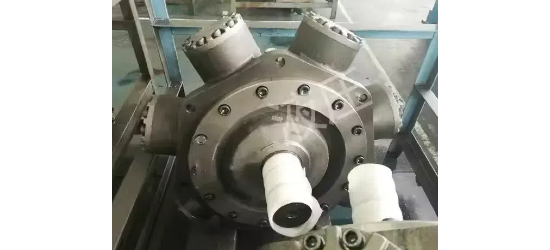

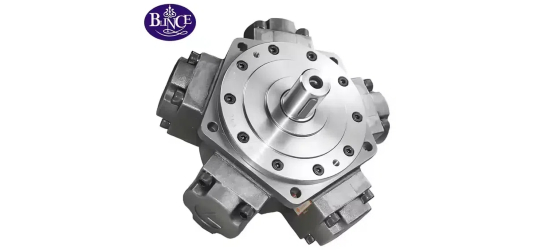

A motor piston hidrolik beroperasi dengan mengubah energi cairan hidrolik bertekanan menjadi gerakan mekanis menggunakan aksi bolak-balik piston yang disusun di dalam rumah motor. Dalam kasus motor piston radial hidrolik, piston diposisikan secara radial di sekitar poros keluaran pusat, bergerak tegak lurus terhadap sumbu poros.
Di dalam motor, beberapa piston masuk dan keluar dari lubang silinder di bawah pengaruh tekanan hidrolik. Cairan bertekanan dimasukkan ke dalam ruang di belakang piston, mendorongnya keluar melawan cincin bubungan atau permukaan eksentrik. Tindakan ini memaksa piston untuk mendorong cincin bubungan, yang pada gilirannya menyebabkan rotor dan poros keluaran yang terhubung dengannya berputar.
Pergerakan piston tersinkronisasi dan berkesinambungan, memastikan penyaluran torsi mulus dengan denyut minimal. Saat poros keluaran berputar, piston secara berurutan didorong ke luar dan ditarik ke dalam, memungkinkan cairan masuk dan keluar motor melalui port yang dirancang dengan cermat. Hal ini menghasilkan keluaran putaran yang dapat menghasilkan torsi sangat tinggi pada kecepatan putaran yang relatif rendah, menjadikan motor ini ideal untuk aplikasi yang memerlukan penggerak beban berat dengan kontrol kecepatan yang presisi.
Komponen Utama Radial HidraulikMotor Piston
Untuk lebih memahami pengoperasian dan kinerja motor piston radial hidrolik, penting untuk memahami komponen utamanya:
Blok Silinder: Bagian berputar dari motor yang berisi lubang-lubang piston. Berputar dengan poros keluaran.
Piston: Beberapa piston disusun secara radial di dalam blok silinder. Mereka masuk dan keluar dari lubangnya karena tekanan hidrolik.
Cam Ring atau Eccentric Sleeve: Cincin tetap atau sedikit dapat digerakkan dengan permukaan bagian dalam berbentuk khusus yang ditekan oleh piston. Ini mengubah gerakan linier piston menjadi rotasi.
Pelat Katup: Mengarahkan aliran cairan hidrolik masuk dan keluar ruang piston, memastikan pengaturan waktu dan jalur aliran yang tepat.
Poros Keluaran: Terhubung langsung ke blok silinder, mentransmisikan energi rotasi ke mesin atau drivetrain yang terhubung.
Segel dan Bantalan: Penting untuk menjaga tekanan cairan hidrolik dan memungkinkan gerakan mekanis yang halus dan gesekan rendah.
Setiap komponen dirancang dengan material presisi dan teknik manufaktur untuk tahan terhadap tekanan tinggi, tekanan mekanis, dan lingkungan pengoperasian yang keras. Interaksi antara komponen-komponen ini memungkinkan motor beroperasi secara efisien dan andal.
Keunggulan Motor Piston Radial Hidraulik
Motor piston radial hidraulik menawarkan beberapa keunggulan signifikan yang menjadikannya pilihan dalam aplikasi berat:
Torsi tinggi pada kecepatan rendah adalah salah satu fitur menonjolnya. Karena susunan piston dan mekanisme bubungan, motor ini dapat menghasilkan torsi besar tanpa memerlukan girboks atau peredam kecepatan yang rumit. Hal ini menjadikannya sangat efektif untuk tugas-tugas yang melibatkan beban berat seperti winching, menghancurkan, atau mengemudi di trek.
Mereka menunjukkan daya tahan dan keandalan yang luar biasa. Konstruksi kokoh dengan bahan berkualitas memungkinkannya menahan beban kejut, lonjakan tekanan, dan kontaminan yang sering terdapat dalam sistem hidrolik. Desainnya juga menghasilkan masa pakai yang lama dengan perawatan minimal.
Motor ini memberikan efisiensi volumetrik dan mekanis yang tinggi. Toleransi produksi yang ketat dan penyegelan yang presisi meminimalkan kebocoran internal dan kerugian gesekan, memastikan sebagian besar energi hidrolik diubah menjadi tenaga mekanis yang dapat digunakan.
Kontrol kecepatan dan daya tanggap yang baik adalah keunggulan lainnya. Dengan memvariasikan laju aliran dan tekanan cairan hidrolik, operator dapat mencapai penyesuaian kecepatan yang tepat dan kelancaran start atau stop, yang penting untuk mesin sensitif atau otomatis.
Ukurannya yang ringkas dan bobotnya yang relatif ringan membuat integrasi menjadi lebih mudah, terutama pada peralatan bergerak atau peralatan dengan ruang terbatas.
Motor piston radial hidraulik dapat beroperasi dengan andal baik dalam arah maju maupun mundur hanya dengan membalikkan aliran fluida hidraulik, sehingga menambah fleksibilitas dalam penggunaannya.
Mereka juga menghasilkan lebih sedikit kebisingan dan getaran dibandingkan beberapa jenis motor lainnya, sehingga meningkatkan kondisi kerja dan mengurangi keausan pada peralatan yang terhubung.
Terakhir, desainnya toleran terhadap kontaminasi cairan hidraulik sedang, yang berarti dapat beroperasi secara efektif di lingkungan yang kurang ideal tanpa sering terjadi kegagalan.
Aplikasi Umum Motor Piston Radial Hidraulik
Motor piston radial hidrolik banyak digunakan dalam industri yang membutuhkan motor yang kuat, efisien, dan torsi tinggi. Jangkauan penerapannya sangat luas, mencerminkan keserbagunaannya:
Dalam mesin konstruksi, motor ini menggerakkan derek, ekskavator, pengaduk beton, dan penggerak track. Kemampuannya dalam memberikan torsi yang kuat dan pengendalian yang presisi di bawah beban berat menjadikannya sangat diperlukan di sektor ini.
Operasi penambangan mendapat manfaat dari motor piston radial di penghancur, konveyor, dan rig pengeboran. Motor ini dapat bertahan dalam kondisi lingkungan pertambangan yang keras dan memberikan kinerja yang andal selama pengoperasian berkelanjutan.
Mesin pertanian, termasuk pemanen, baler, dan penyebar, menggunakan motor piston radial untuk tugas-tugas yang memerlukan pergerakan alat berat dan konveyor yang lancar dan bertenaga.
Kapal laut menggunakan motor ini untuk mesin dek seperti derek, perangkat kemudi, dan derek. Desainnya yang ringkas dan ketahanannya terhadap kondisi laut yang keras membuatnya cocok untuk aplikasi ini.
Sektor otomasi industri menggunakan motor piston radial hidraulik pada mesin press, meja putar, dan lengan robot yang memerlukan kontrol kecepatan dan torsi yang presisi untuk menghasilkan produksi yang berkualitas.
Peralatan penanganan material seperti forklift, ban berjalan, dan alat pemuat berat mengandalkan motor ini karena torsi dan daya tahannya, sehingga memfasilitasi pergerakan barang secara efisien.
Motor Piston Radial vs. Aksial
Penting juga untuk memahami bagaimana motor piston radial hidrolik dibandingkan dengan motor piston aksial. Kedua jenis ini menggunakan piston untuk mengubah energi hidrolik, namun konstruksi dan karakteristik kinerjanya berbeda.
Motor piston radial menyusun piston mengelilingi keliling poros, bergerak tegak lurus terhadap poros. Desain ini sangat cocok untuk torsi tinggi pada kecepatan rendah, aplikasi beban berat, dan menawarkan kinerja tangguh dalam guncangan dan kontaminasi.
Motor piston aksial menyusun piston sejajar dengan sumbu poros dan biasanya menghasilkan kecepatan lebih tinggi dengan kepadatan daya yang sangat baik. Mereka sering digunakan dalam hidrolik bergerak seperti ekskavator dan pemuat yang memerlukan kecepatan variabel dan keluaran daya tinggi.
Pilihan antara motor piston radial dan aksial bergantung pada persyaratan aplikasi termasuk torsi, kecepatan, ruang, dan kondisi pengoperasian.
Pemeliharaan dan Umur Panjang
Motor piston radial hidrolik dirancang untuk umur panjang tetapi memerlukan perawatan yang tepat untuk mencapai keandalan maksimum.
Penyaringan dan penggantian cairan hidraulik secara teratur mencegah kontaminasi yang dapat merusak komponen internal.
Pemeriksaan berkala terhadap kebocoran, kebisingan yang tidak biasa, atau perubahan kinerja membantu mendeteksi masalah sejak dini.
Penggantian segel dan bantalan sesuai dengan pedoman pabrikan mencegah kegagalan.
Memantau suhu pengoperasian dan menghindari kondisi tekanan berlebih akan melindungi motor dari keausan dini.
Mengikuti praktik terbaik ini akan mengurangi waktu henti, memperpanjang umur motor, dan menjaga keamanan sistem.
Kesimpulan
Motor piston hidraulik, dan khususnya motor piston radial hidraulik, adalah komponen bertenaga, efisien, dan andal yang mengubah tekanan fluida hidraulik menjadi tenaga rotasi mekanis dengan torsi dan kontrol luar biasa. Desain piston radialnya yang unik memungkinkannya unggul dalam aplikasi berat yang memerlukan torsi tinggi, daya tahan, dan pengoperasian presisi.
Memahami prinsip kerja motor, komponen, keunggulan, dan aplikasi membantu pengguna memilih motor yang tepat untuk sistem mereka dan memeliharanya secara efektif untuk kinerja jangka panjang.
Bagi mereka yang mencari motor piston radial hidrolik berkualitas tinggi, bermitra dengan produsen berpengalaman memastikan akses ke produk tahan lama yang disesuaikan dengan kebutuhan industri.
