Válvula de controle direcional acionada por solenóide: trabalho, solução de problemas e diferenças

Você já enfrentou esse problema - sua hidráulica  válvula solenóide é energizada, mas o atuador (cilindro hidráulico ou motor hidráulico ) não responderá ? Nesse caso, você não está sozinho. Esse fracasso comum geralmente deixa os técnicos arranhando a cabeça.

Neste artigo, vamos orientá -lo sobre o que um A válvula de controle direcional acionada por solenóide é, os tipos comuns, as principais diferenças de outros tipos de válvulas e, o mais importante, - como solucionar problemas quando o solenóide está funcionando, mas o atuador permanece em silêncio.

O que é uma válvula de controle direcional acionada por solenóide?

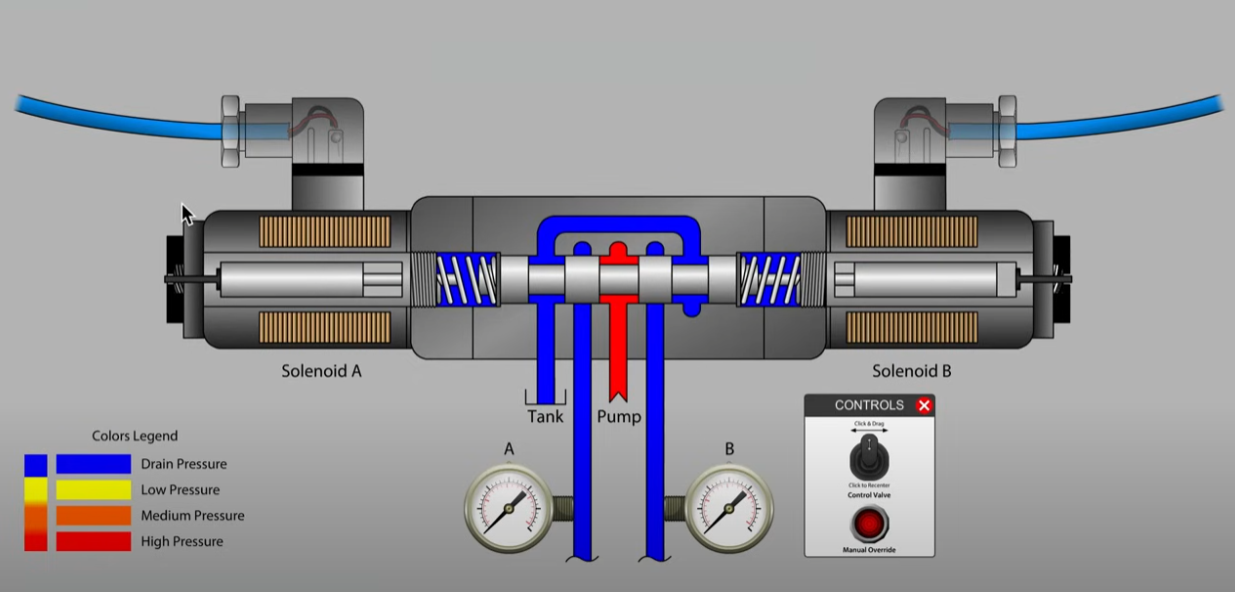

Como funciona

UM A válvula de controle direcional acionada por solenóide usa um solenóide elétrico para mover uma bobina dentro do corpo da válvula. Quando energizado, a força magnética muda o carretel, redirecionando o líquido hidráulico para diferentes portas e controlando o movimento do atuador.

Seu papel nos sistemas hidráulicos

Pense nisso como o diretor de trânsito para o petróleo hidráulico. Ele decide para onde vai o fluido - se estender um cilindro, girar um motor ou retornar ao tanque.

Tipos comuns de válvulas direcionais operadas por solenóides

Os três tipos principais

1. Válvulas de 2/2 vias -Função On/Off simples com duas portas.

2. Válvulas de 3/4 de vias -três posições e quatro portas, comuns no uso industrial.

3. Válvulas de 4/4 de vias -quatro portas com lógica de controle mais complexa.

Válvula de controle direcional vs. válvula de controle de fluxo

• Válvula de controle direcional = controla para onde o fluido vai.

• Válvula de controle de fluxo = controla a rapidez com que o fluido flui.
  Simples, certo? Um gerencia a direção, o outro regula a velocidade.

hidráulica vs. válvula de controle direcional  Válvula solenóide hidráulica  : qual é a diferença?

Diferenças estruturais

As válvulas solenóides hidráulicas geralmente possuem configurações internas mais simples projetadas para ações básicas de abertura/fechamento.
As válvulas de controle direcional hidráulico têm carretéis e portas mais complexos para controlar vários movimentos do atuador.

Diferenças funcionais

• hidráulica  Válvula solenóide : usado principalmente para aplicações de início/parada.

• hidráulica  Válvula de controle direcional : lida com a comutação direcional de várias linhas hidráulicas.

Qual é a diferença entre uma válvula solenóide e uma válvula acionada?

Uma válvula acionada pode ser alimentada eletricamente, pneumaticamente ou hidraulicamente. Uma válvula solenóide é um tipo de válvula acionada - especificamente que usa força eletromagnética.

O solenóide é energizado, mas o atuador não se move? Aqui está o porquê

Se sua válvula solenóide hidráulica estiver funcionando, mas seu atuador (cilindro hidráulico ou hidráulico  Motor ) não é, há duas áreas para investigar: problemas internos da válvula e fatores externos.

Possíveis problemas internos

Spool preso

O óleo hidráulico sujo ou a má usinagem de bobina podem fazer com que o carretel atacte, impedindo o movimento adequado.

Falha da primavera

Uma mola de retorno quebrada, cansada ou desalinhada dentro da válvula pode impedir que o bolo retorne ou se mova para a posição correta.

Fatores externos a considerar

Bobina queimada

A energização prolongada, a sobretensão (por exemplo, a válvula de 24V alimentada por 220V) ou a falha de isolamento pode fazer com que a bobina solenóide queime.

Tensão incorreta

Se a tensão aplicada estiver muito baixa, o solenóide não gerará força magnética suficiente para mudar o carretel.

Cabos soltos ou cabos danificados

Terminais soltos, fios desgastados ou conexões quebradas podem interromper o sinal.

Qualidade ou viscosidade do óleo

O óleo sujo pode entupir a válvula; O óleo frio pode se tornar muito grosso, aumentando a resistência e prevenindo o movimento.

O próprio atuador poderia estar com defeito?

É fácil culpar o solenóide, mas o problema real pode ser um cilindro ou motor hidráulico atolado. Se tudo verificar no nível da válvula, inspecione o atuador a seguir.

Principais aplicações de válvulas de controle solenóide hidráulico

Controle automatizado do sistema

Eles são usados Escavadeiras , máquinas de moldagem por injeção, mesas de elevação e muito mais - Automating Start/Stop ou ações direcionais.

Desligamento de emergência e segurança

As válvulas solenóides podem isolar rapidamente o fluxo hidráulico em situações de emergência para proteger o equipamento e o pessoal.

Resumo e perguntas frequentes

1. Qual é o objetivo da válvula de controle solenóide?
Para controlar eletricamente o início, a parada ou a direção do fluxo do líquido hidráulico.

2. Qual é a diferença entre uma válvula solenóide e uma válvula de controle de fluxo?
Válvulas solenóides Fluxo do interruptor LIGADO/OFF; As válvulas de controle de fluxo regulam a velocidade.

3. Quais são os três tipos de válvulas de controle direcional?
2/2 vias, 3/4 de vias e 4/4 de passagem.

4. Diferença entre a válvula solenóide e a válvula de controle direcional?
As válvulas solenóides são mais simples e acionadas eletricamente; As válvulas direcionais lidam com caminhos de fluxo complexos e lógica.

5. Dicas rápidas para solução de problemas

• Verifique a fonte de alimentação e a fiação

• Teste a bobina com um multímetro

• Inspecione a qualidade do óleo hidráulico

• Verifique a condição do atuador
