מנוע גיר הידראולי לעומת מנוע מסלול: בחירת המנוע הנכון

א מנוע הידראולי בצורה גרועה. קל לקנות

זה אולי נשמע ישיר, אבל כל מי שטיפל במנועים חלופיים בשטח מכיר את הבעיה. שני מנועים יכולים להיראות קרובים מבחוץ. אותו צבע. הרכבה דומה. מיקום נמל דומה. אחד עובד שנים. השני מתחמם יתר על המידה, דולף, נתקע בהפעלה, או חוזר מהלקוח לאחר שבועיים.

הטעות הרגילה היא פשוטה: הקונה משווה מחיר וגודל חיצוני לפני שהוא בודק דרישת מומנט, זרימה, תזוזה, עומס פיר, מחזור עבודה ומצב השמן.

מדריך זה משווה בין מנוע גיר לעומת מנוע מסלול הידראולי מנקודת מבטם של מהנדסים, צוותי רכש וקבלני תיקונים. אנו נעסוק בעקרון העבודה, התאמת היישום, בחירת הדגם, בקרת האיכות, סיכוני התחזוקה ונקודות הרכישה של OEM/ODM. המטרה היא לא לומר שמנוע אחד תמיד טוב יותר. זה כדי לעזור לך לבחור את המנוע הגיוני עבור המכונה.

1. מיקום המוצר ועיקרון העבודה

א מנוע הילוכים הידראולי משתמש בהילוכים מתערבים כדי להפוך לחץ הידראולי וזרימת שמן לסיבוב פיר. שמן בלחץ נכנס לצד הכניסה, דוחף את שיני ההילוכים ויוצר סיבוב. העיצוב קומפקטי וישיר. אין נתיב תנועה מסובך. אין תנועת מסלול פנימית גדולה. זו אחת הסיבות שבוני ציוד רבים עדיין אוהבים מנועי גיר לפונקציות עזר.

א מנוע מסלול הידראולי עובד אחרת. הוא משתמש במנגנון ג'רוטור או סט גיר פנימי דומה כדי לייצר מומנט חזק במהירות נמוכה. זו הסיבה שאנשים מתארים לעתים קרובות מנועים מסלוליים כמו מומנט נמוך במהירות (HTLS) מנועי . במקום להסתמך על סל'ד גבוה, המנוע המסלולי נותן מומנט פלט שימושי בגוף קומפקטי במהירות סיבוב נמוכה יותר.

בשפה פשוטה של ​​קומת החנות:

• מנוע גיר הוא בדרך כלל הבחירה הנקייה יותר כאשר העבודה זקוקה לסיבוב קומפקטי, מומנט מתון ומהירות גבוהה יחסית.

• הוא מנוע הידראולי מסלולי בדרך כלל הבחירה הבטוחה יותר כאשר המכונה זקוקה למומנט התנעה חזק, תנועה חלקה יותר במהירות נמוכה וטיפול טוב יותר בעומס.

תסכול נפוץ שאנו רואים הוא שקונים שולחים רק תמונה ושואלים, 'אתם יכולים להציע את המנוע הזה?' התמונה עוזרת, אבל היא לא מספיקה. לבחירה נכונה, אנחנו עדיין צריכים לחץ, זרימה, מהירות נדרשת, מומנט נדרש, סוג פיר, גודל אוגן, הברגה של יציאה ומצב העבודה בפועל.

2. סוגי קונים ולא לתרחישים

המנוע הנכון תלוי במי שקונה ואיזה סיכון הם מנסים להימנע.

עבור מהנדס תכנון מערכות מכניות , הדאגה האמיתית היא ביצועים. האם המנוע יתחיל בעומס? האם זה יחזיק מהירות? האם הוא ישרוד עומס צד? האם זה יפיק יותר מדי חום אחרי שעה של עבודה רצופה?

עבור מנהל רכש , החשש הוא שונה. אולי אכפת לך יותר מאספקה ​​יציבה, עקביות החלפה, אריזה, זמן אספקה, תעריף אחריות והאם הספק יכול לתמוך בהזמנות חוזרות מבלי לשנות את האיכות מאצווה לאצווה.

עבור קבלן תיקונים , השאלה דחופה יותר: האם מנוע זה יכול להתאים למכונה כעת, לפתור את התקלה ולהימנע מביקור שירות נוסף?

כאשר מנוע גיר הידראולי הגיוני

מנוע גיר הוא בחירה מעשית כאשר המכונה צריכה:

• גודל קומפקטי

• מבנה פשוט

• עלות רכישה ראשונה נמוכה יותר

• מהירות בינונית או גבוהה יותר

• מומנט בינוני

• התקנה קלה

• פתרון מוכח לסיבוב עזר

דוגמאות אופייניות כוללות כונני מאווררים, כונני מברשת, מסועים קלים, כוננים תעשייתיים קטנים ועוד פונקציות יחידת כוח הידראולית .

היתרונות העיקריים של מנוע ההילוכים ההידראוליים אינם מסתוריים. זה פשוט, בדרך כלל חסכוני, קל להבנה וקל לארוז לתוך מערכת.

כאשר מנוע גיר אינו התשובה הטובה ביותר

מנוע גיר הופך למסוכן כאשר המכונה זקוקה למומנט התנעה חזק במהירות נמוכה. אם המנוע צריך להפעיל מקדחה עמוסה, גלגל, כננת או מסוע כבד, מנוע ההילוכים עלול זקוק לתיבת הילוכים או עשוי לפעול מחוץ לטווח העבודה הנוח שלה.

כאשר מנוע מסלול הידראולי הגיוני

מנוע מסלולי הוא בדרך כלל מתאים יותר עבור:

• כוננים במהירות נמוכה

• מומנט התחלה גבוה

• עבודת התחלה-עצירה תכופה

• מכונות חקלאיות

• מטאטאים ומברשות

• מקצצים

• מסועים

• גלגל קטן או כונן נסיעות

• אביזרי יער ומכונות כבישים

כאשר מנוע מסלולי עלול להיות מוגזם

מנוע מסלול אינו אוטומטית הבחירה הטובה יותר. אם המכונה זקוקה לסל'ד גבוה, מומנט קל מאוד או עלות היחידה הנמוכה ביותר האפשרית, מנוע גיר עשוי להיות סביר יותר. גם גודל יתר יוצר בעיות. מנוע גדול מדי עלול לאלץ דרישה גבוהה יותר לזרימת שמן, להפחית את יכולת השליטה או להגדיל את העלות מבלי לשפר את המכונה.

3. השוואת תרחישי יישומים

הדרך הקלה ביותר להשוות בין מנועים אלו היא להסתכל על העומס.

מנוע גיר הידראולי הוא לרוב נוח ביישומים שבהם העומס צפוי והמנוע אינו מתבקש לזחול לאט תחת התנגדות כבדה. כונני מאווררים ומערכות עזר רבות נכנסות לקטגוריה זו. המנוע פועל, ממשיך לנוע, ואינו זקוק למומנט פריצה עצום.

מנוע מסלולי זוכה למקומו כאשר העומס פחות מנומס.

קח מקדחה. זה עשוי להתחיל עם חומר שכבר ארוז סביב הבורג. מברשת מטאטא עלולה לפגוע בפסולת. מסוע עשוי להתניע מחדש כאשר המוצר יושב על החגורה. הנעה גלגלית עשויה להתמודד עם שיפוע, בוץ או קרקע לא אחידה. במקרים אלה, המנוע צריך מומנט לפני שהוא מקבל מהירות. זה המקום שבו ביצועי HTLS חשובים.

עבור תיקון מנוע הידראולי מסלולי , אנו רואים לעתים קרובות דפוס אחר. הלקוח אומר 'המנוע דולף .' לאחר בדיקה, ייתכן שהדליפה היא אמיתית, אבל הסיבה השורשית יכולה להיות שמן מלוכלך, לחץ חזרה גבוה, חוסר יישור ציר, קו ניקוז חסום, או שסתום שחרור שהוגדר גבוה מדי. החלפת המנוע מבלי לבדוק את המערכת היא כמו החלפת צמיג מבלי לבדוק מדוע הוא התבלה בצד אחד.

4. מפרט טכני ולוגיקת גודל

בחירת מנוע נכונה מתחילה במספרים, לא בניחושים.

כניסות הליבה הן:

• נפח תנועה: סמ'ק/סיבוב

• קצב זרימה: L/min או GPM

• לחץ עבודה: בר או psi

• מהירות נדרשת: סל'ד

• מומנט נדרש: ננומטר

• מחזור חובה: לסירוגין או מתמשך

• צמיגות וניקיון השמן

• פיר ועומס הרכבה

הנה מהנדסי מערכת היחסים הבסיסיים שמהם אכפת: הזרימה משפיעה בעיקר מהירות , בעוד שלחץ ותזוזה משפיעים בעיקר על המומנט. מנוע בנפח גדול יותר נותן בדרך כלל יותר מומנט באותו לחץ, אבל הוא פועל לאט יותר באותה זרימה. זה המקום שבו מהנדסים רבים נתקעים. הם רוצים יותר מומנט ויותר מהירות בו זמנית, אבל ייתכן שזרימת המשאבה ולחץ המערכת לא יתמכו בשניהם.

טווחי התייחסות אופייניים לתעשייה:

• מנועי גיר הידראוליים: משפחות רבות של מנועי גיר תעשייתיים סטנדרטיים נופלות בסביבות 1-160 סמ'ק/סל'ד , בהתאם לסדרה וליצרן.

• מנועים מסלוליים קטנים כגון סוגי מנועי מסלול OMM: נפוץ ביישומים קומפקטיים במהירות נמוכה, לרוב בטווחי תזוזה קטנים יותר.

• מנועים מסלוליים בינוניים: משמשים לעתים קרובות למטאטאים, מסועים, אביזרים חקלאיים ומכונות ניידות כלליות.

• מנועים מסלוליים כבדים : נבחרו עבור מומנט גבוה יותר ותנאי עומס קשים יותר.

עבור לחץ, יישומי מנועים הידראוליים ניידים ותעשייתיים רבים מתוכננים סביב טווחי עבודה נפוצים כגון 100-250 בר , בעוד שכמה משפחות מנועים מסלוליים כבדים יכולים להיות בעלי דירוג גבוה יותר. לעולם אל תתייחס לזה כאל דירוג סופי. הערך הנכון חייב להגיע מגיליון הנתונים המדויק ומצב החובה.

ניקיון השמן ראוי ליותר תשומת לב ממה שהוא מקבל בדרך כלל. ניקיון השמן ISO 4406 נמצא בשימוש נרחב לתיאור זיהום חלקיקים מוצקים במערכות הידראוליות. שמן מלוכלך פוגע בשיני גלגלי שיניים, משטחי ג'רוטור, אזורי סליל/מפיצים, מיסבים ואטמים. במקרה של תיקון אמיתי, מנוע חדש המותקן בשמן מזוהם עלול להיכשל במהירות, גם אם המנוע החלופי עצמו עשוי היטב.

5. מבנה ליבה פנימי וחומרים

מנוע גיר נראה פשוט, אבל החלק הפנימי עדיין צריך דיוק.

מנוע גיר הידראולי טיפוסי כולל:

• כונן ציוד

• ציוד מונע

• דִיוּר

• כריכה קדמית ואחורית

• פִּיר

• תותבים או מיסבים

• אטם פיר

• משטחי בקרת נזילות פנימיים

גלגלי השיניים חייבים להיות מעובדים במדויק. מרווח צד לא יכול להיות מטופל כלאחר יד. יותר מדי מרווח פירושו דליפה פנימית וחום. מרווח קטן מדי פירושו חיכוך, רעש חריג או התקף.

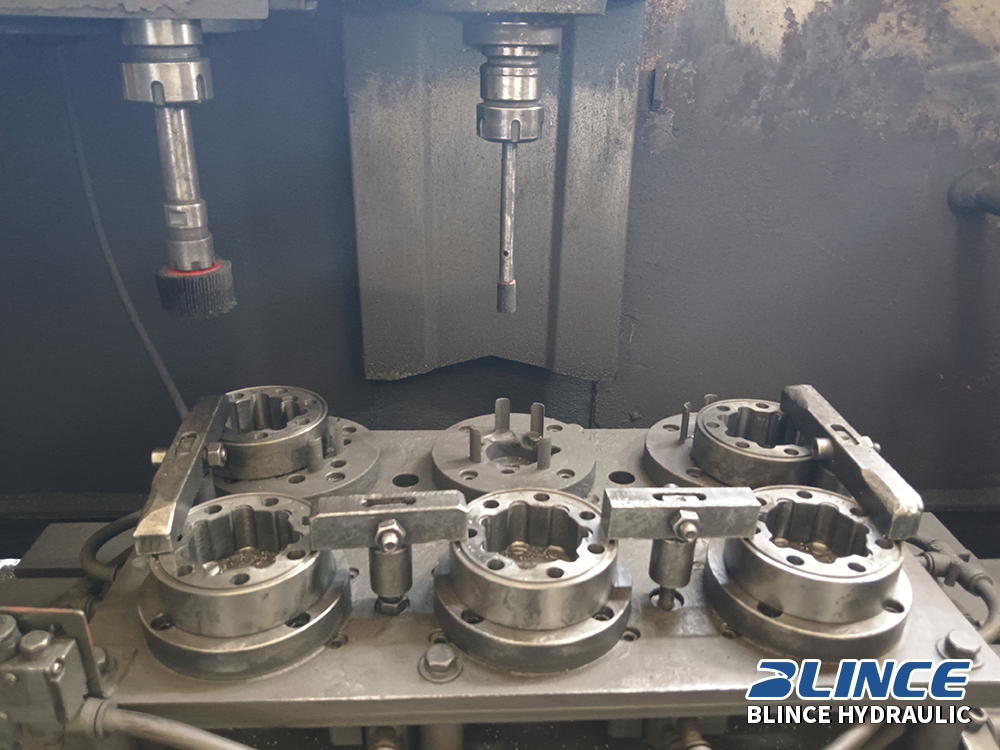

למנוע מסלול הידראולי יש פריסה פנימית שונה. זה כולל בדרך כלל:

• מנגנון ג'רוטור

• שסתום מפיץ או שסתום סליל

• פיר פלט

• קישור כונן או גל קרדן

• מיסבים

• מערכת איטום

• אוגן קדמי

• כיסוי אחורי

• דיור בעל חוזק גבוה

הוא מנגנון הג'רוטור הלב של מנוע המסלול. הוא יוצר את התנועה המסלולית המאפשרת למנוע לייצר מומנט גבוה במהירות נמוכה. גם הדיור משנה. ביישומים ניידים רבים, המנוע אינו חי במעבדה נקייה. הוא רואה רטט, עומס צד, בוץ, דוקרני לחץ ומפעילים שלא תמיד מתייחסים לציוד בעדינות. דיור חלש או תמיכת מיסבים לקויה יופיעו במוקדם או במאוחר.

6. ביצוע ודיוק

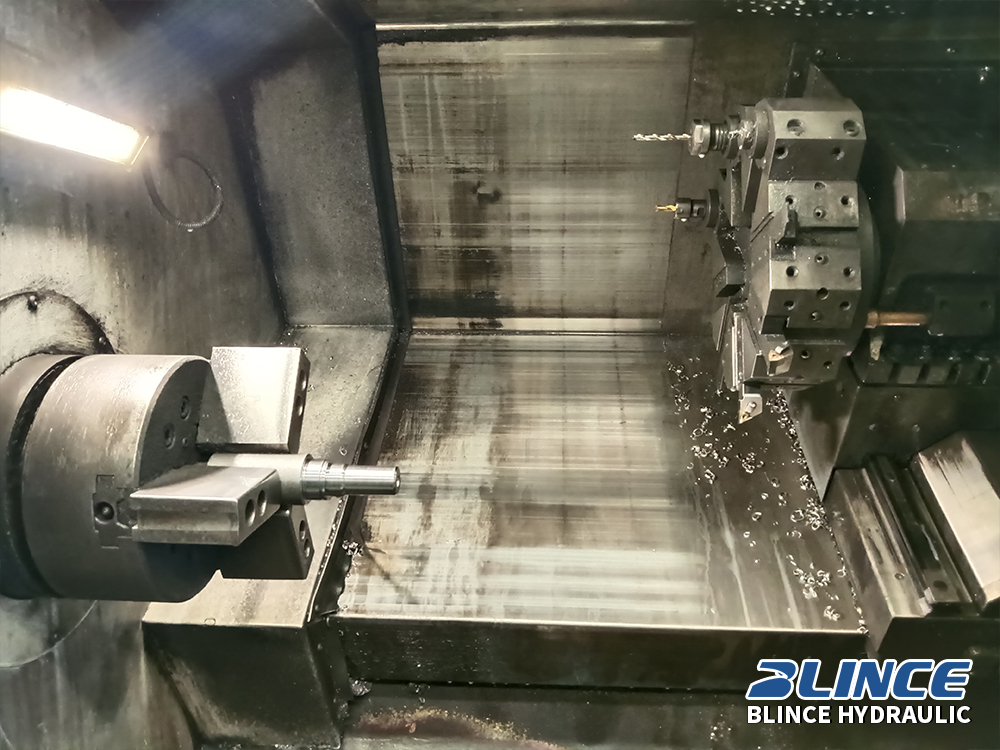

רוב הקונים לא יכולים לראות את הביצוע מתמונת המוצר. אבל המכונה תרגיש את זה.

במנוע גיר, עיבוד לקוי עשוי להופיע כחום, רעש, יעילות נמוכה או אורך חיים קצר. במנוע מסלולי, התאמה לקויה של ערכת הג'רוטור יכולה ליצור פעימה במהירות נמוכה, זחילה, מומנט התנעה חלש או סיבוב לא אחיד.

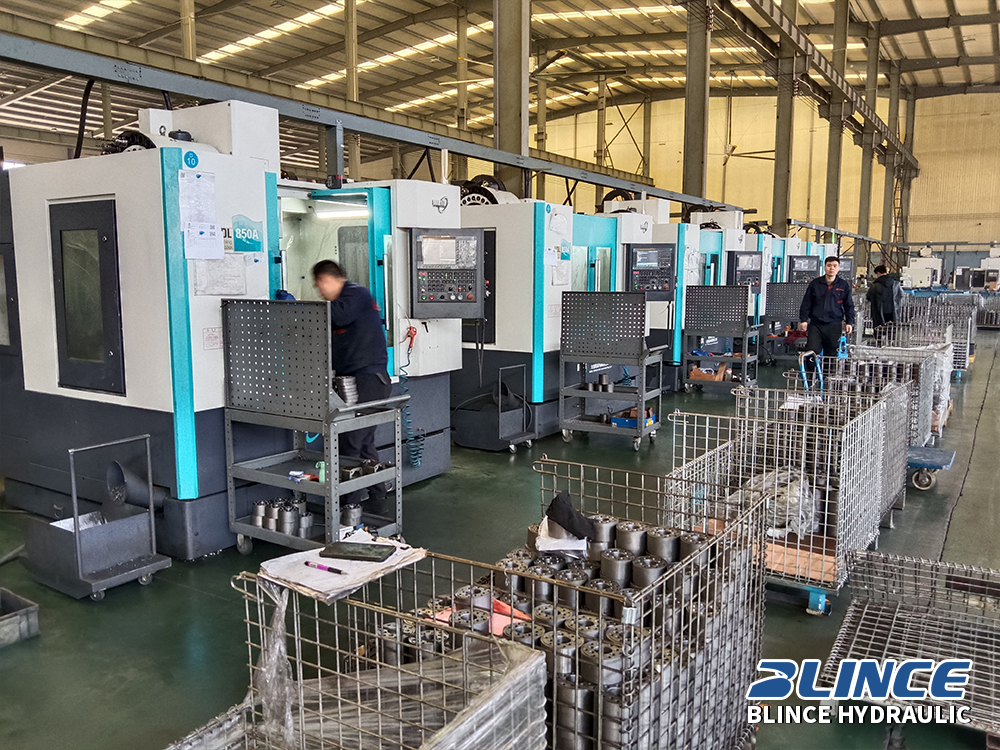

מניסיון במפעל, הפרטים המפרידים בין מנוע יציב למנוע בעייתי כוללים לרוב:

• דיוק שן ציוד

• עקביות פרופיל Gerotor

• ריכוזיות פיר

• סובלנות מושב מיסבים

• דיוק נשא דיור

• חספוס פני השטח

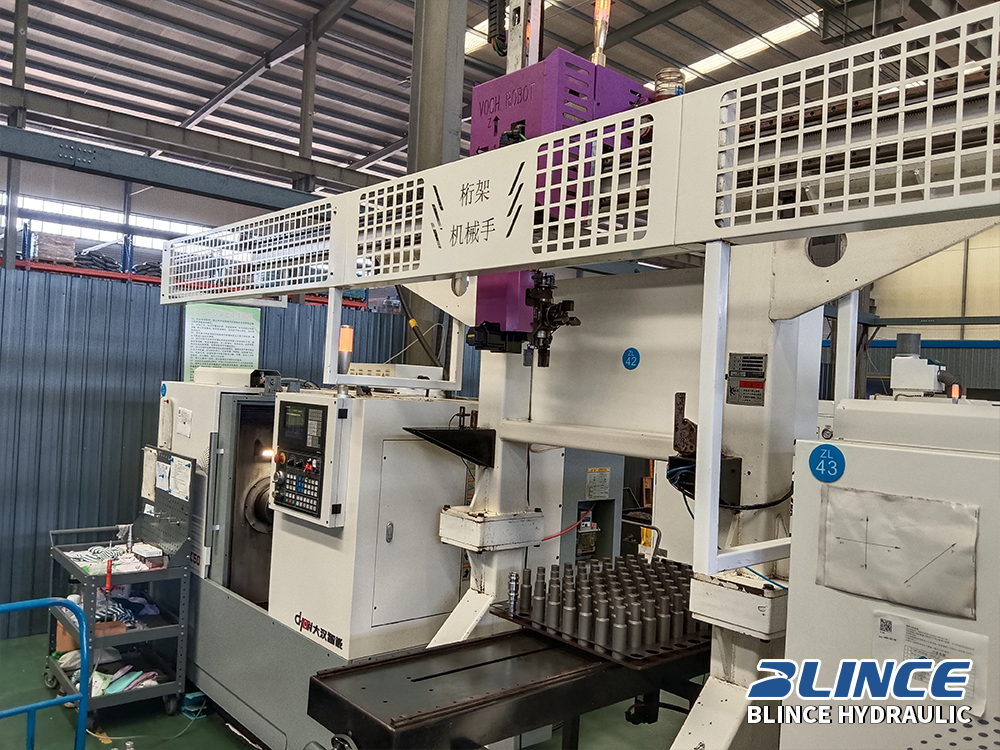

• הסרת כתמים לאחר עיבוד CNC

• דיוק חריץ איטום

• ניקיון הרכבה

• בדיקת יציבות לחץ

חריץ אחד קטן בתוך מנוע הידראולי יכול להפוך לבעיה גדולה לאחר שהשמן מתחיל להסתובב. זו הסיבה שייצור מנוע רציני הוא לא רק להחזיק מכונות CNC. מדובר במשמעת תהליכית.

7. בקרת איכות ואישורים

עבור קוני יצוא, בקרת האיכות צריכה להיות גלויה. ספק שאומר 'איכות טובה' זה לא מספיק.

תהליך QC אמין של מנוע הידראולי כולל בדרך כלל:

• בדיקת חומר נכנס

• בדיקת קשיות לאחר טיפול בחום

• בדיקות מימד CNC

• בדיקות חספוס פני השטח

• בדיקת איטום ומסבים

• בקרת הרכבה נקייה

• בדיקת ריצה ללא עומס

• בדיקת לחץ

• בדיקת נזילות

• בדיקת כיוון סיבוב

• בדיקת אריזה לפני המשלוח

תקן ISO 9001 משמש לעתים קרובות כהתייחסות לניהול איכות מכיוון שהוא מתמקד בבקרת תהליכים מתועדת ובשיפור מתמיד. עבור רוכשי מנועים הידראוליים, זה חשוב כי אתה לא קונה רק מדגם אחד. אתה קונה חזרה.

אם אתה מחפש ייצור OEM, בקש דוחות בדיקה, תמונות אריזה, תוויות אצווה ואישור של מידות קריטיות לפני המשלוח. אם אתה קונה להחלפה, שלח את התמונות והמידות הישנות של המנוע לפני התשלום. כמה דקות של אישור יכולות למנוע חוסר התאמה יקר מאוד.

8. קיבולת וזמן אספקה

זמן ההובלה תלוי בתצורה.

מנוע סטנדרטי עם אפשרויות פיר, אוגן ויציאות משותף עשוי להיות זמין במהירות אם קיים מלאי. א מנוע מותאם אישית צריך יותר זמן מכיוון שיש לארגן עיבוד פירים, שינויי אוגן, שינויי חוט יציאה, צביעה, תיוג ובדיקה.

עבור הזמנות רציניות, הקונים צריכים לאשר:

• זמן אספקה ​​לדוגמא

• זמן אספקת אצווה

• מלאי נוכחי

• קיבולת אספקה ​​חודשית

• שיטת אריזה

• דרישות המותג הפרטי

• דרישות דוח בדיקה

• שיטת משלוח

• תמיכה בחלקי חילוף

ספק שמבטיח לכל מנוע בהתאמה אישית 'מייד' מבלי לבדוק את התצורה לא עושה טובה לקונה. משלוח מהיר שימושי רק כאשר המנוע תקין.

9. השוואת מודלים ליבה

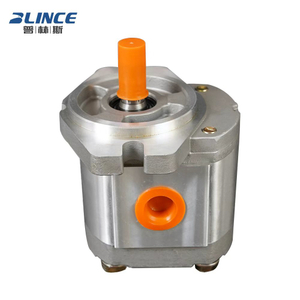

מנוע גיר נבחר בדרך כלל לצרכי הנעה פשוטים, קומפקטיים ורגישים לעלות. היא מתאימה למערכות עזר רבות שבהן מומנט התנעה גבוה אינו האתגר העיקרי.

א מנוע מסלולי OMM הוא אפשרות מנוע מסלולי קטן. לעתים קרובות הוא נבחר כאשר היישום זקוק לגודל קומפקטי אך מומנט מהיר יותר טוב יותר מאשר מנוע גיר קטן יכול לספק בנוחות. זה לא תשובה כבדה לכל מכונה, אבל במקום הנכון היא מאוד שימושית.

סוגי מנועים מסלוליים בינוניים, כגון מנועים בסגנון OMP/OMR, נמצאים בשימוש נרחב במכונות חקלאיות, מטאטאים, מסועים ואביזרים ניידים. הם נמצאים בנקודת הביניים המעשית: חזקים ממנועים קומפקטיים קטנים, אבל לא גדולים או יקרים כמו משפחות מנועים מסלוליים כבדים.

מנועים מסלוליים גדולים יותר משמשים כאשר המכונה זקוקה ליותר מומנט, תמיכת פיר חזקה יותר והישרדות טובה יותר בתנאי ניידות כבדים. כוננים הקשורים לגלגלים, ציוד ייעור, מכונות כביש ואביזרי קידוח דוחפים לעתים קרובות קונים לקטגוריה זו.

10. מבנה עלויות וסיכוני תחזוקה

המנוע הזול ביותר בדף הצעת המחיר הוא לא תמיד המנוע הזול ביותר במכונה.

מנוע גיר בדרך כלל מנצח בעלות ראשונה. זה יתרון אמיתי. אם היישום נכון, המערכת נקייה והעומס מתון, מנוע גיר יכול להיות בחירה חסכונית מאוד.

מנוע מסלולי עשוי לעלות יותר ברמת היחידה, אך הוא יכול להפחית את עלות המערכת הכוללת ביישומי HTLS. אם זה מסיר את הצורך בתיבת הילוכים, משפר את מומנט ההתנעה או מפחית כשל בשטח, העלות הכוללת של הבעלות יכולה להיות נמוכה יותר.

סיכוני התחזוקה הנפוצים מוכרים:

• שמן הידראולי מלוכלך

• צמיגות שמן שגויה

• לחץ החזרה מוגזם

• קו ניקוז חסום או חסר

• שסתום ההקלה מוגדר גבוה מדי

• הלם לחץ

• אי יישור פיר

• עומס רדיאלי מופרז

• תזוזה שגויה

• סיבוב שגוי או חיבור יציאה שגוי

• ניקיון התקנה לקוי

מניסיוננו, כשל מוטורי חוזר הוא לרוב לא סיפור של 'מוטורי רע'. לרוב זה סיפור מערכתי. המנוע הוא החלק שמתלונן לבסוף.

11. יכולות OEM/ODM

עבור יצרני OEM ומפיצים, מוצרי קטלוג הם רק נקודת ההתחלה. מכונות אמיתיות זקוקות לרוב לשינויים קטנים.

בלינס יכולה לתמוך בתקשורת OEM/ODM עבור:

• בחירת תזוזה

• התאמת סוג פיר

• אפשרויות ציר או פיר מפותל

• התאמת מימדי אוגן

• אפשרויות חוט יציאה

• אישור כיוון סיבוב

• התאמה אישית של צבע ולוגו

• אריזת מותג פרטי

• הצלבת דגם חלופי

• אישור שרטוט טכני

• תכנון דגימות והזמנת אצווה

לקבלת הצעת מחיר חלקה שלחו:

• מותג ודגם מנוע מקורי

• יישום ודגם מכונה

• תמונות ממספר זוויות

• מידות פיר

• מידות אוגן

• חוט יציאה

• דרישת יציאת ניקוז

• לחץ עבודה

• קצב זרימה

• המהירות והמומנט הנדרשים

• כַּמוּת

• זמן אספקה ​​יעד

12. טבלת מפרט טכני

13. טבלת השוואת דגמים

14. שאלות נפוצות

מה ההבדל הגדול ביותר בין מנוע גיר למנוע מסלול?

מנוע גיר משתמש בהילוכים מתערבים כדי ליצור סיבוב. מנוע מסלולי משתמש במנגנון ג'רוטור או גיר פנימי דומה כדי לייצר מומנט גבוה במהירות נמוכה. מנועי הילוכים טובים בדרך כלל לעבודה קומפקטית, מהירות גבוהה יותר, מומנט בינוני. מנועי מסלול טובים יותר עבור יישומי HTLS.

איזה מנוע עדיף לעבודה עם עומס כבד במהירות נמוכה?

מנוע המסלול ההידראולי בדרך כלל טוב יותר. הוא נועד עבור מומנט התחלה חזק יותר ותנועה חלקה יותר במהירות נמוכה.

האם מנועי הילוכים עדיין בחירה טובה?

כֵּן. מנוע גיר הוא עדיין בחירה טובה כאשר העומס מתון, המהירות גבוהה יותר, שטח ההתקנה מוגבל ובקרת העלויות חשובה.

מתי עלי לבחור במנוע מסלולי OMM?

בחר מנוע מסלולי OMM כאשר המכונה זקוקה לגודל קומפקטי ומומנט במהירות נמוכה, אך אינה זקוקה למנוע מסלול בינוני או כבד יותר.

האם אני יכול להחליף מנוע מסלול במנוע גיר?

לפעמים, אבל היזהר. אם המכונה תלויה במומנט במהירות נמוכה, ייתכן שמנוע גיר לא יפעל היטב אלא אם כן המערכת כוללת הפחתה מתאימה.

האם אני יכול להחליף מנוע גיר במנוע מסלולי?

יִתָכֵן. זה עשוי לעזור אם אתה צריך מהירות נמוכה יותר ומומנט גבוה יותר. אבל בדוק את גודל ההרכבה, הפיר, הברגה של היציאה, דרישת הזרימה וטווח המהירות לפני השינוי.

מדוע חשוב ניקיון השמן ISO 4406?

כי זיהום פוגע ברכיבים הידראוליים. זיהום חלקיקים עלול ללבוש משטחי ציוד, משטחי גיר, אטמים, מיסבים ואזורי שסתומים. שמן נקי הוא אחת הדרכים הזולות ביותר להארכת חיי המנוע.

מה גורם לדליפה של מנוע מסלול?

הסיבות השכיחות כוללות אטמי פיר בלויים, לחץ חוזר מוגזם, חוסר יישור פיר, דוקרני לחץ, שמן מזוהם או חלקים פנימיים בלויים.

איזה מידע אתה צריך לבחירה?

אנחנו צריכים לחץ, זרימה, תזוזה, מהירות נדרשת, מומנט, סוג פיר, גודל אוגן, הברגה של יציאה, יישום, מחזור עבודה, מצב שמן וכמות.

האם תזוזה גבוהה יותר תמיד טובה יותר?

לא. תזוזה גבוהה יותר נותנת יותר מומנט באותו לחץ, אבל היא גם מפחיתה מהירות באותה זרימה. אם המשאבה לא יכולה לספק מספיק זרימה, המנוע עלול להיות איטי מדי.

מדוע מנוע חדש נכשל במהירות לאחר החלפה?

הסיבות הנפוצות הן שמן מלוכלך, התקנה שגויה, דוקרני לחץ, עומס מוגזם של הציר, ניקוז חסום או בחירת דגם שגויה. יש לבדוק את המערכת לפני שמאשימים את המנוע החדש.

איך רכש צריך להשוות הצעות מחיר מוטוריות?

אין להשוות מחיר לבד. השווה חומר, דירוג לחץ, תזוזה, התאמת פיר/אוגן/יציאה, תהליך בדיקה, תנאי אחריות, זמן אספקה, אריזה וחווית ספק עם יישומים דומים.

15. השג את המנוע ההידראולי המתאים למכונה שלך

אם אתה בוחר בין מנוע גיר הידראולי לבין מנוע מסלול הידראולי, שלח לנו את מצב העבודה לפני ביצוע הזמנה. אנו נעזור לבדוק אם המערכת שלך צריכה מהירות קומפקטית, מומנט חזק יותר במהירות נמוכה, החלפה ישירה או גרסת OEM/ODM מותאמת אישית.

נא לשלוח:

• תמונות מוטוריות או דגם מקורי

• יישום מכונה

• לחץ עבודה וזרימה

• המהירות והמומנט הנדרשים

• פרטי פיר, אוגן ויציאה

• כמות ודרישת משלוח
